德眾尚杰-大眾CC、邁騰B6/B7 MIB-3886 裝車教程

1970.01.01

德眾尚杰-大眾CC、邁騰B6/B7裝車教程

可裝主機型號：德眾尚杰MIB-3886主機

裝車工具：裝車專用螺絲刀一把、塑膠撬刀、絕緣膠布、大毛巾等。

安裝注意事項：注意保護中控外觀 關閉鑰匙開關，請勿帶電安裝、 插線時請對號入座。

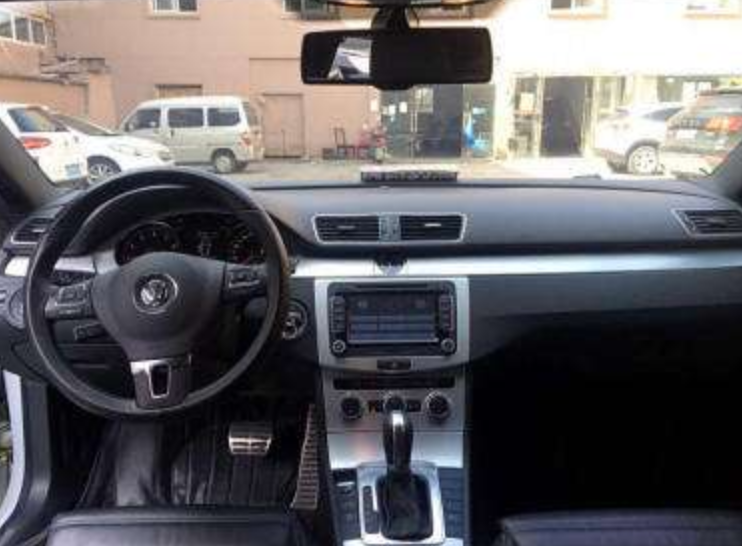

1.大眾CC原車外觀如圖：



2.原車中控如圖

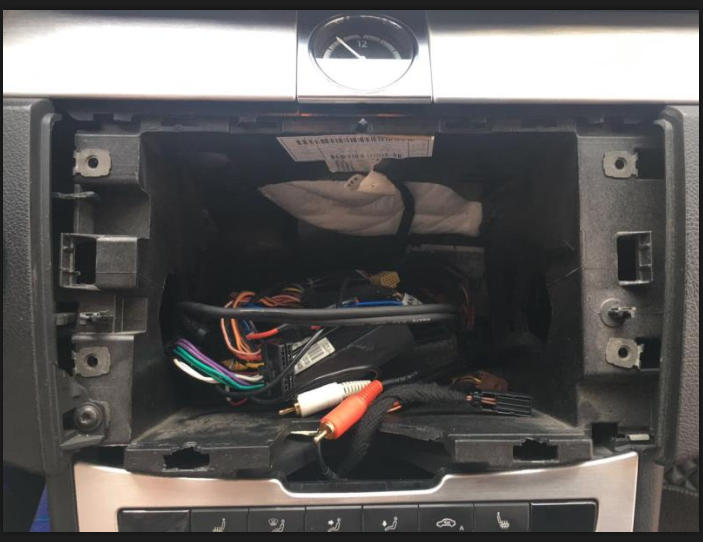

3.拆掉原車主機如圖：

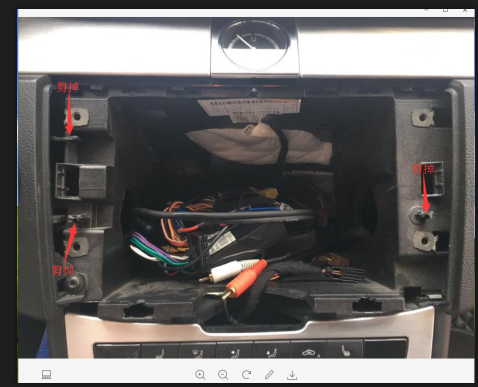

4.注意：裝我公司3886主機需要剪掉原車三個塑膠卡扣如圖：



5.我公司銀色專用面框如圖：

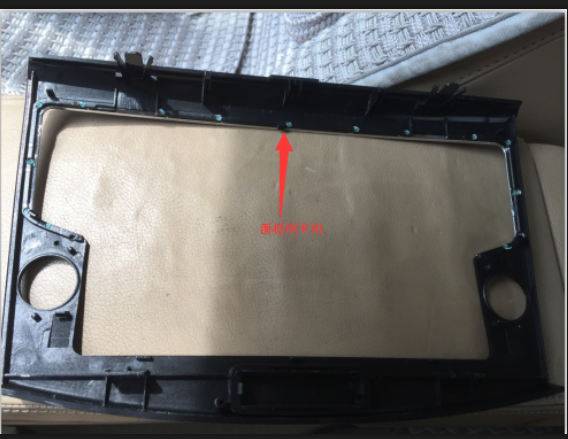

6.安裝我公司專用面框時需注意，我公司專用面框有個倒卡扣，在安裝時注意從上往下扣面框，不然安裝不到位，如圖：

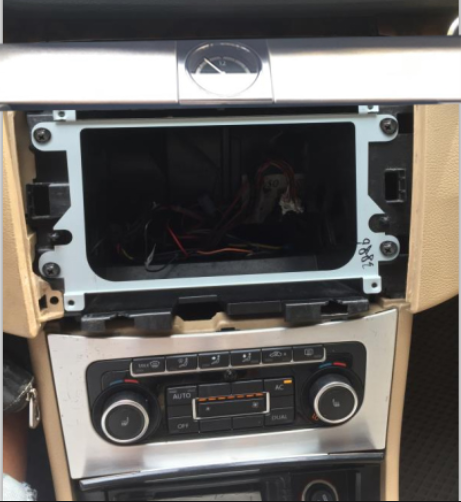

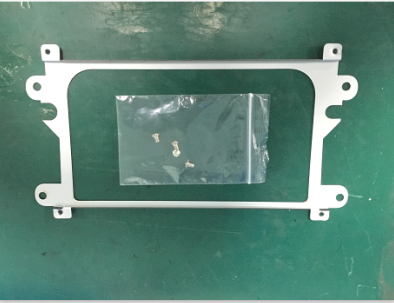

7.安裝我公司裝車專用支架扭上4顆螺絲如圖：

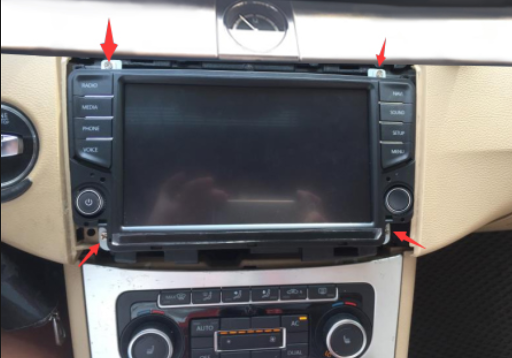

8.安裝專用主機扭上與主機固定4顆螺絲如圖：

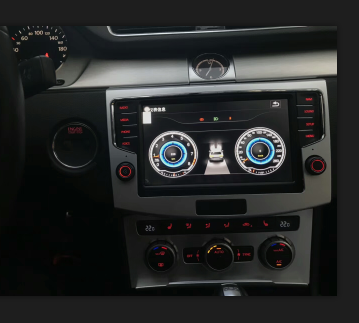

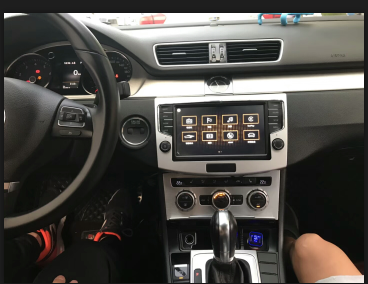

9.安裝專用面框與完成安裝測試效果圖：

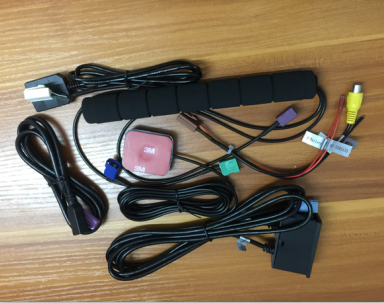

10.主機配件如圖：
