大眾途銳解碼盒安裝流程

德眾尚杰大眾途銳解碼盒DZ-217支持所有原車副駕駛帶CD的帶8寸顯示屏（原車帶導航的）此解碼盒安裝后保留原車系統，增加安卓系統，雙系統之間可相互切換，讓用戶增加駕駛樂趣。


下面是原車系統和DZ-217系統的圖片

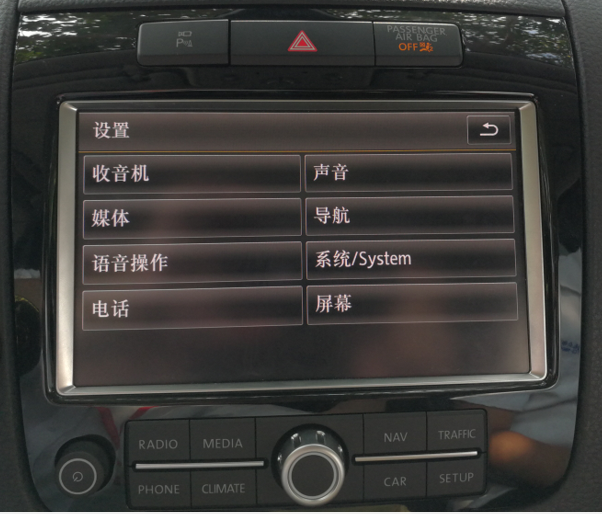

安裝前

安裝后

準備安裝工具：拆車鑰匙兩把，撬刀一把，T20螺絲刀一把

1、把原車8寸顯示屏拆下下，解碼盒要裝到里面那里空間比較大

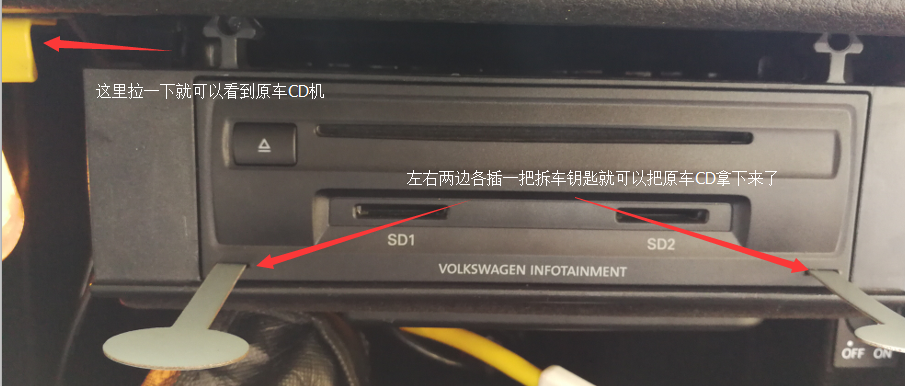

2、把原車CD拆下來拆車鑰匙插上就可拆下來了

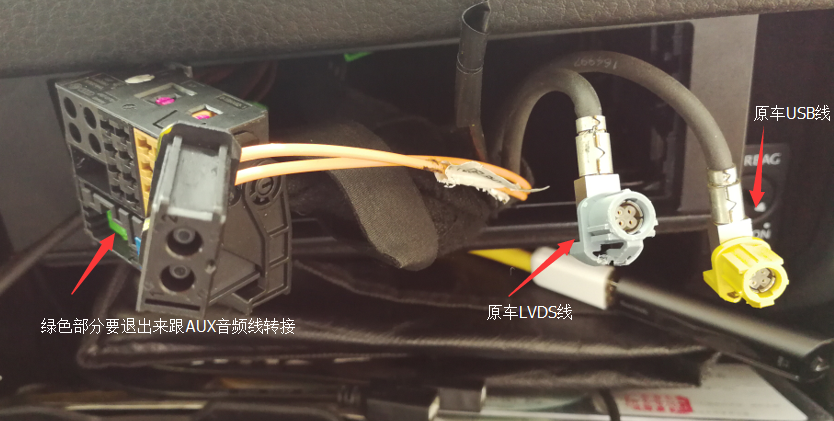

3、拆下原車CD后就可以看到后面的尾線了

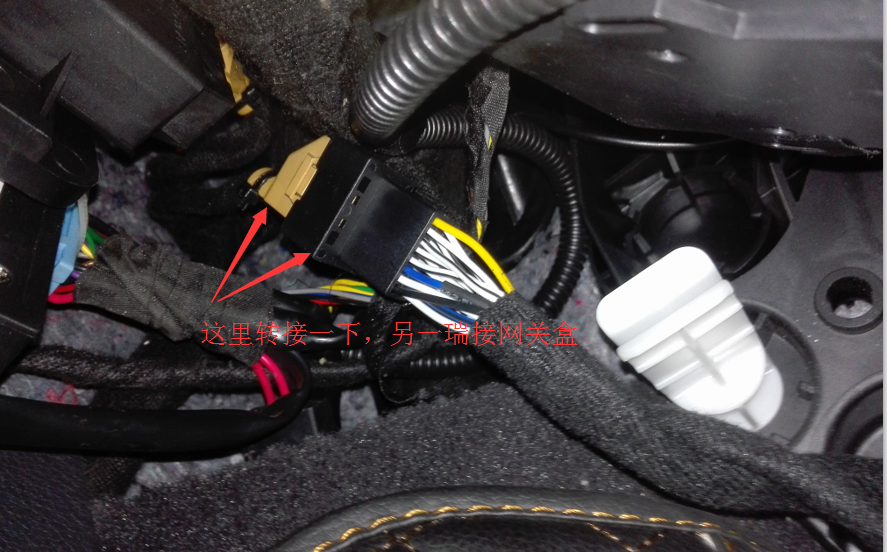

4、把主駕駛的踏板上的蓋板拆下來，網關線在那轉接16P接口黃色頭的

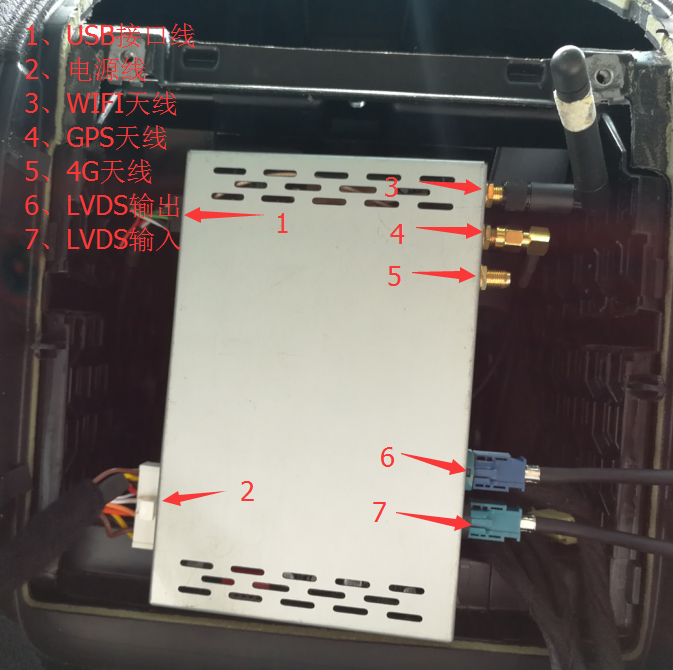

5、開始走線找到相對應的接頭

（1）網關線主駕駛踏板左上方

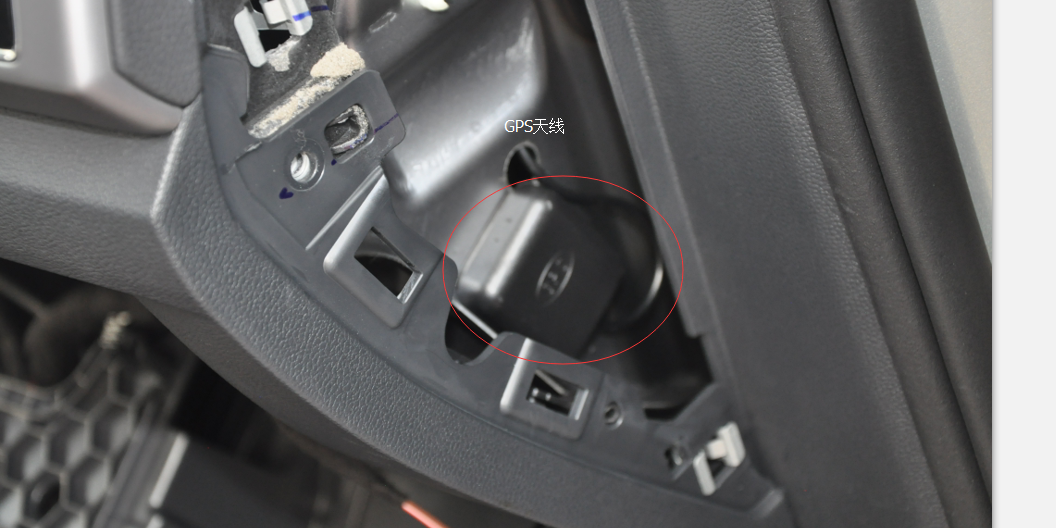

（2）GPS天線固定好，可固定在儀表臺右側或者A柱都可以

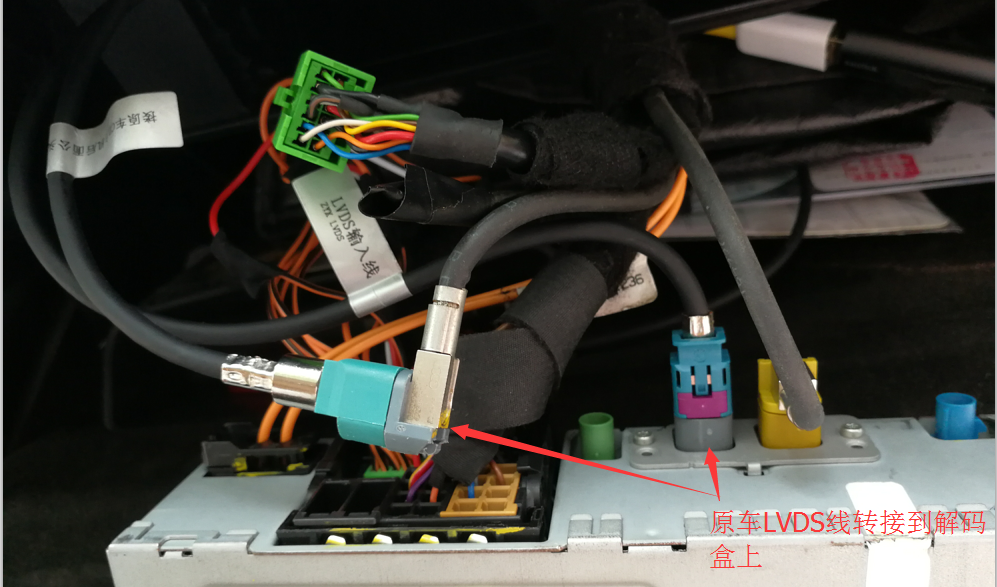

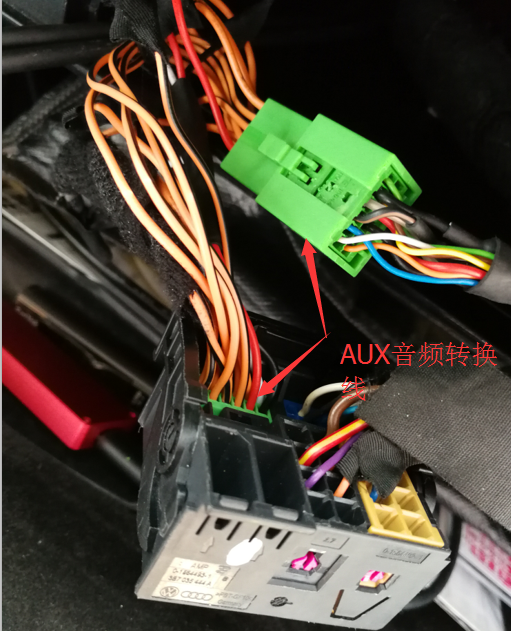

（3）原車CD后面AUX音頻線和LVDS線轉接好



布線完成后通電試下功能沒問題確認好后把盒子用扎帶固定到原車顯示屏后面

6、最后把原車CD機和儲物盒復原

注意事項：1安裝時斷開汽車電源關閉ACC即可

          2保護好原車中控內飾

          3安裝天線時注意4G天線GPS天線WIFI不要擰錯位置看清盒子上的絲印
